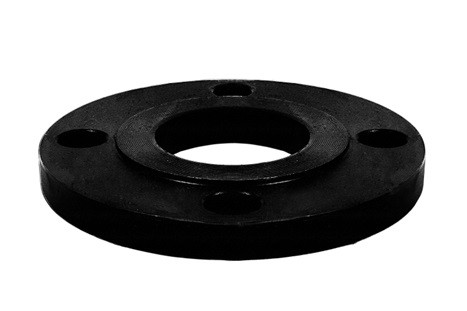

* Flange Liso;
* Aço carbono ASTM A105 (Forjado);
* Norma ASME/ANSI B16.5;
* Classe #150;

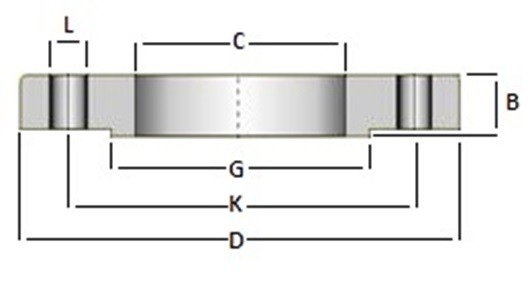

| DN | Furos | B | C | D | G | K | L |
| 1/2" | 4 | 11,1 | 22,4 | 88,9 | 34,9 | 60,3 | 15,9 |
| 3/4" | 4 | 12,7 | 27,7 | 98,4 | 42,9 | 69,8 | 15,9 |
| 1" | 4 | 14,3 | 34,5 | 108 | 50,8 | 79,4 | 15,9 |
| 1.1/4" | 4 | 15,9 | 43,2 | 117 | 63,5 | 88,9 | 15,9 |
| 1.1/2" | 4 | 17,5 | 49,5 | 127 | 73 | 98,4 | 15,9 |
| 2" | 4 | 19 | 62 | 152 | 92,1 | 121 | 19 |
| 2.1/2" | 4 | 22,2 | 74,7 | 178 | 104,8 | 140 | 19 |
| 3" | 4 | 23,8 | 90,7 | 190 | 127 | 152 | 19 |
| 4" | 8 | 23,8 | 116 | 229 | 157 | 190 | 19 |
| 5" | 8 | 23,8 | 144 | 254 | 186 | 216 | 22 |
| 6" | 8 | 25,4 | 171 | 279 | 216 | 241 | 22 |
| 8" | 8 | 28,6 | 221 | 343 | 270 | 298 | 22 |
| 10" | 12 | 30,2 | 276 | 406 | 324 | 362 | 25,4 |
| 12" | 12 | 31,8 | 327 | 483 | 381 | 432 | 25,4 |
| 14" | 12 | 34,9 | 359 | 533 | 413 | 476 | 28,6 |
