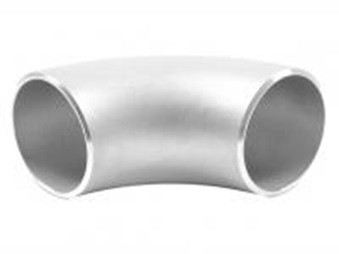

* Curva Raio Longo SCH10;
* Aço inox AISI 304;
* Norma ANSI B16.9;
* Classe #150;

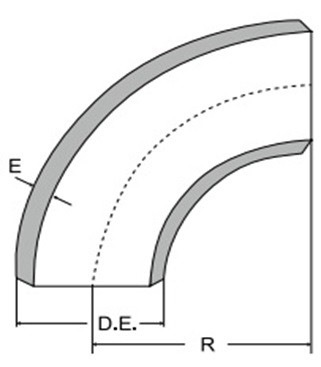

| DN | ø Ext. (D.E.) | Esp. (E) | Raio ( R ) |
| 1/2" | 21,3 | 2,11 | 38,1 |
| 3/4" | 26,7 | 2,11 | 38,1 |
| 1" | 33,4 | 2,77 | 38,1 |
| 1.1/4" | 42,2 | 2,77 | 47,6 |
| 1.1/2" | 48,3 | 2,77 | 57,2 |
| 2" | 60,3 | 2,77 | 76,2 |
| 2.1/2" | 73 | 3,05 | 95,3 |
| 3" | 88,9 | 3,05 | 114,3 |
| 4" | 114,3 | 3,05 | 152,4 |
| 6" | 168,3 | 3,4 | 228,6 |
