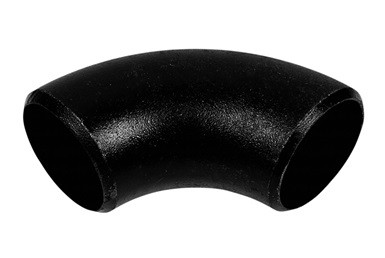

* Curva Raio Longo SCH40;
* Aço carbono ASTM A234 Gr. WPB;
* Norma ANSI B16.9;
* Classe #150;

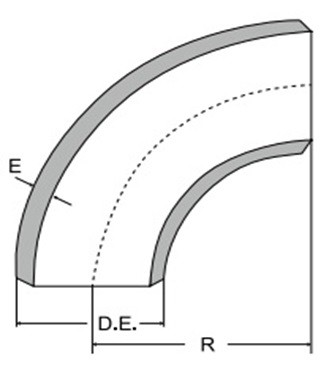

| DN | ø Ext. (D.E.) | Esp. (E) | Raio ( R ) |
| 1/2" | 21,3 | 2,77 | 38,1 |
| 3/4" | 26,7 | 2,87 | 38,1 |
| 1" | 33,4 | 3,38 | 38,1 |
| 1.1/4" | 42,2 | 3,56 | 47,6 |
| 1.1/2" | 48,3 | 3,68 | 57,2 |
| 2" | 60,3 | 3,91 | 76,2 |
| 2.1/2" | 73 | 5,16 | 95,3 |
| 3" | 88,9 | 5,49 | 114,3 |
| 3.1/2" | 101,6 | 5,74 | 133,4 |
| 4" | 114,3 | 6,02 | 152,4 |
| 5" | 141,3 | 6,55 | 190,5 |
| 6" | 168,3 | 7,11 | 228,6 |
| 8" | 219,1 | 8,18 | 304,8 |
| 10" | 273 | 9,27 | 381 |
| 12" | 323,9 | 9,52 | 457,2 |
| 14" | 355,6 | 11,1 | 533,4 |
