* Curva Raio Longo SCH80;
* Aço carbono ASTM A234 Gr. WPB;
* Norma ANSI B16.9;
* Classe #300;

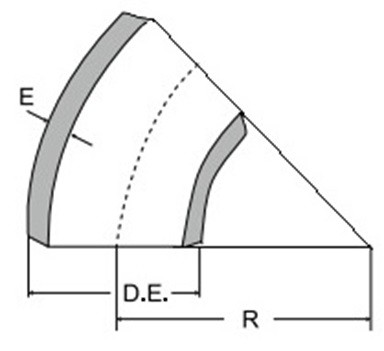

| DN | ø Ext. (D.E.) | Esp. (E) | Raio ( R ) |
| 1/2" | 21,3 | 3,7 | 38,1 |
| 3/4" | 26,7 | 3,9 | 38,1 |
| 1" | 33,4 | 4,5 | 38,1 |
| 1.1/4" | 42,2 | 4,8 | 47,6 |
| 1.1/2" | 48,3 | 5 | 57,2 |
| 2" | 60,3 | 5,6 | 76,2 |
| 2.1/2" | 73 | 7 | 95,3 |
| 3" | 88,9 | 7,6 | 114,3 |
| 4" | 114,3 | 8,5 | 152,4 |
| 5" | 141,3 | 9,5 | 190,5 |
| 6" | 168,3 | 11 | 228,6 |
| 8" | 219,1 | 12,7 | 304,8 |
