* Curva Raio Longo PI/PE;
* Aço inox AISI304;
* Norma ANSI B16.9;
* Pressão Máxima de 140 PSI;

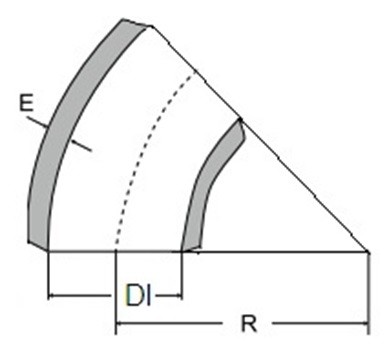

| DN | ø Int. (D.I.) | Esp. (E) | Raio ( R ) |
| 1" | 22,4 | 1,5 | 38,1 |
| 1.1/4" | 28,7 | 1,5 | 47,6 |
| 1.1/2" | 35,1 | 1,5 | 57,2 |
| 2" | 47,8 | 1,5 | 76,2 |
| 2.1/2" | 60,5 | 1,5 | 95,2 |
| 3" | 72,2 | 2 | 114,2 |
| 4" | 97,6 | 2 | 152,4 |
