* Válvula retenção dupla portinhola;
* Corpo em ferro fundido;
* Disco em ferro fundido; aço inox ASTM A 351 GR CF8 (304);
* Pressão de trabalho com temperatura de -20 a 85ºC: 10,2 kgf/cm2 [145 PSI];

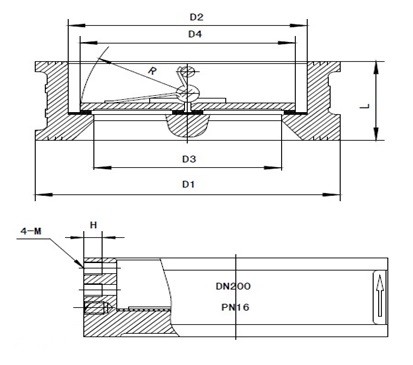

DN | D1 | D2 | D3 | D4 | L | R | H | 4-M |
1.1/2" | 97 | 48 | 37 | 49 | 43 | 25 | 10 | M6 |
2" | 107 | 65 | 40 | 56 | 43 | 28,8 | 10 | M8 |
2.1/2" | 119 | 80 | 58 | 70 | 46 | 36,1 | 10 | M8 |
3" | 133 | 94 | 70 | 88 | 64 | 43,4 | 10 | M8 |
4" | 157 | 117 | 88 | 107 | 64 | 52,8 | 12 | M10 |
5" | 186 | 145 | 115 | 133 | 70 | 65,7 | 12 | M10 |
6" | 215 | 170 | 134 | 154 | 76 | 78,6 | 12 | M12 |
8" | 273 | 224 | 182 | 205 | 89 | 104,4 | 12 | M12 |
10" | 328 | 265 | 220 | 252 | 114 | 127 | 18 | M16 |
12" | 376 | 310 | 260 | 296 | 114 | 148,3 | 19 | M16 |
