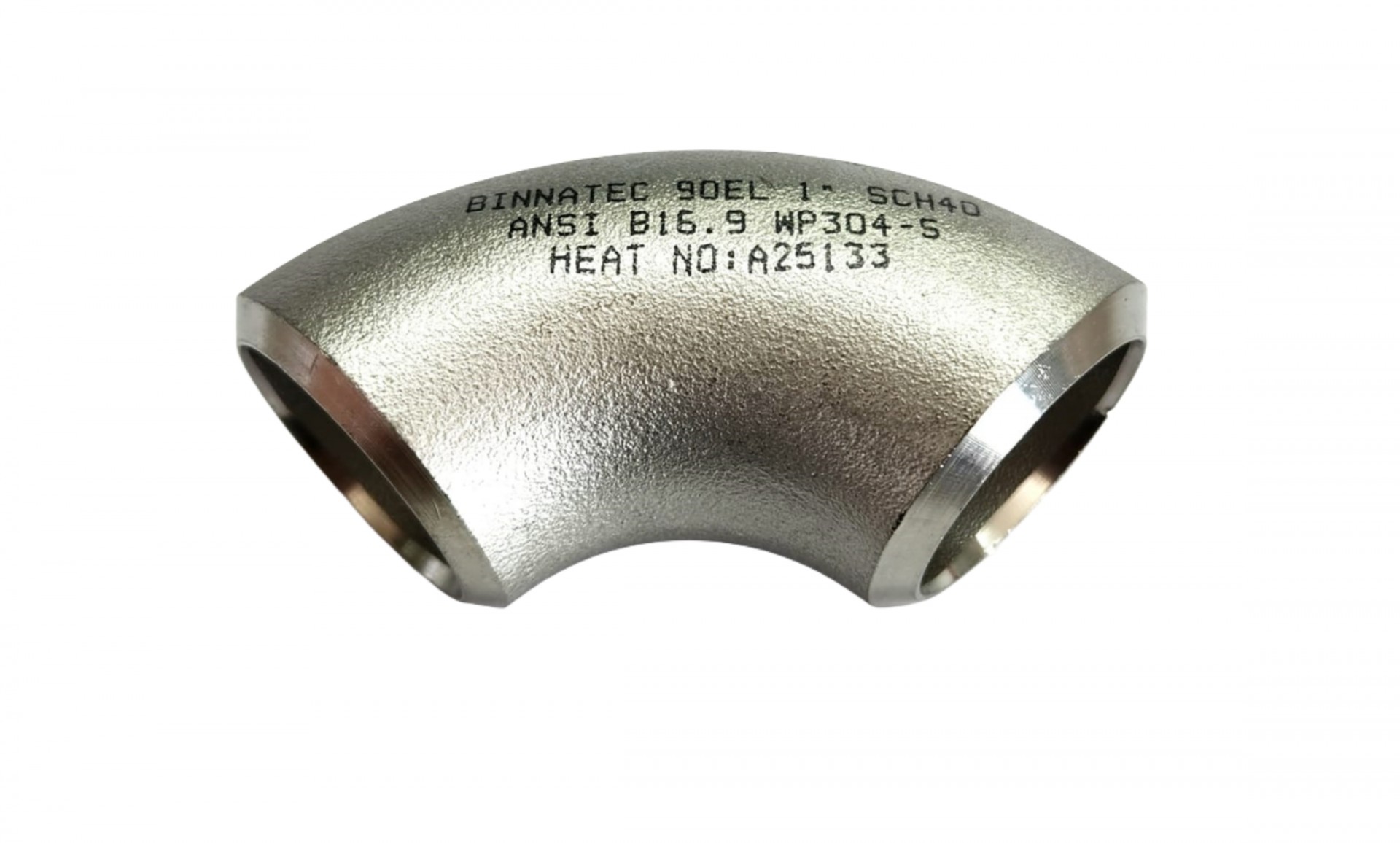

* Curva Raio Longo SCH40;
* Aço Inox (AI) 304;

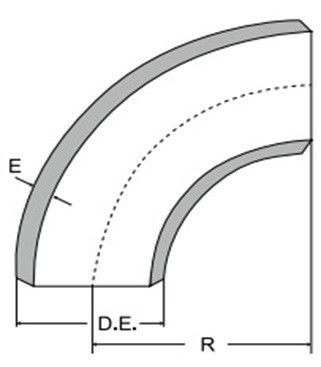

| DN | Ext. (D.E) | Esp. (E) | Raio (R) |
| 1/2" | 21,3 | 2,77 | 38,1 |
| 3/4" | 26,7 | 2,87 | 38,1 |
| 1" | 33,4 | 3,38 | 38,1 |
| 1 1/4" | 42,2 | 3,56 | 47,6 |
| 1 1/2" | 48,3 | 3,68 | 57,2 |
| 2" | 60,3 | 3,91 | 76,2 |
| 2 1/2" | 73 | 5,16 | 95,3 |
| 3" | 88,9 | 5,49 | 114,3 |
| 4" | 114,3 | 6,02 | 152,4 |
| 5" | 141,3 | 6,55 | 190,5 |
| 6" | 168,3 | 7,11 | 228,60 |
