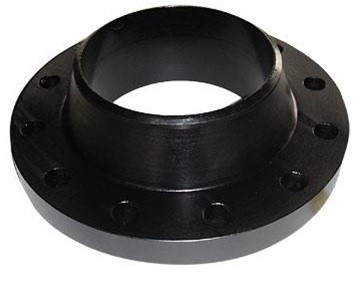

* Flange Welding Neck (WN);
* Aço carbono ASTM A105 (Forjado);
* Norma ASME/ANSI B16.5;
* Classe #150;

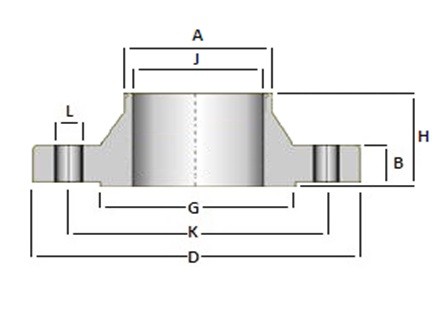

| DN | Furos | A | B | D | G | H | J | K | L |
| 1/2" | 4 | 21,3 | 11,1 | 88,9 | 34,9 | 47,6 | 15,7 | 60,3 | 15,9 |
| 3/4" | 4 | 26,7 | 12,7 | 98,4 | 42,9 | 52,4 | 20,8 | 69,8 | 15,9 |
| 1" | 4 | 33,5 | 14,3 | 108 | 50,8 | 55,6 | 26,7 | 79,4 | 15,9 |
| 1.1/4" | 4 | 42,2 | 15,9 | 117 | 63,5 | 57,2 | 35,1 | 88,9 | 15,9 |
| 1.1/2" | 4 | 48,3 | 17,5 | 127 | 73 | 61,9 | 40,9 | 98,4 | 15,9 |
| 2" | 4 | 60,5 | 19 | 152 | 92,1 | 63,5 | 52,6 | 121 | 19 |
| 2.1/2" | 4 | 73,2 | 22,2 | 178 | 104,8 | 69,8 | 62,7 | 140 | 19 |
| 3" | 4 | 88,9 | 23,8 | 190 | 127 | 69,8 | 78 | 152 | 19 |
| 4" | 8 | 114 | 23,8 | 229 | 157 | 76,2 | 102 | 190 | 19 |
| 5" | 8 | 141 | 23,8 | 254 | 186 | 88,9 | 128 | 216 | 22 |
| 6" | 8 | 168 | 25,4 | 279 | 216 | 88,9 | 154 | 241 | 22 |
| 8" | 8 | 219 | 28,6 | 343 | 270 | 102 | 203 | 298 | 22 |
