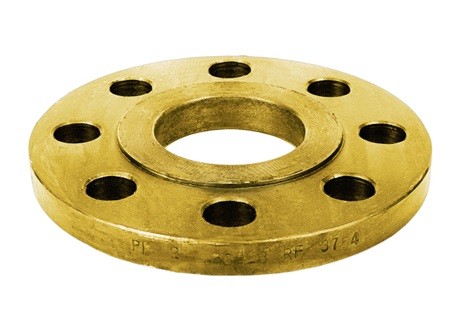

* Flange Liso;
* Aço carbono ASTM A105 (Forjado);
* Norma ASME/ANSI B16.5;
* Classe #300;

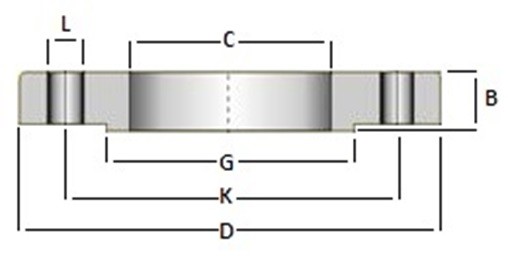

| DN | Furos | B | C | D | G | K | L |
| 1/2" | 4 | 14,3 | 22,4 | 95,2 | 34,9 | 66,7 | 15,9 |
| 3/4" | 4 | 15,9 | 27,7 | 117 | 42,9 | 82,6 | 19 |
| 1" | 4 | 17,5 | 34,5 | 124 | 50,8 | 88,9 | 19 |
| 1.1/4" | 4 | 19 | 43,2 | 133 | 63,5 | 98,4 | 19 |
| 1.1/2" | 4 | 20,6 | 49,5 | 156 | 73 | 114 | 22,2 |
| 2" | 8 | 22,2 | 62 | 165 | 92,1 | 127 | 19 |
| 2.1/2" | 8 | 25,4 | 74,7 | 190 | 104,8 | 149 | 22,2 |
| 3" | 8 | 28,6 | 90,7 | 210 | 127 | 168 | 22,2 |
| 4" | 8 | 31,8 | 116 | 254 | 157 | 200 | 22,2 |
| 5" | 8 | 34,9 | 144 | 279 | 186 | 235 | 22,2 |
| 6" | 12 | 38,5 | 171 | 318 | 216 | 270 | 22,2 |
| 8" | 12 | 41,3 | 221 | 381 | 270 | 330 | 25,4 |
