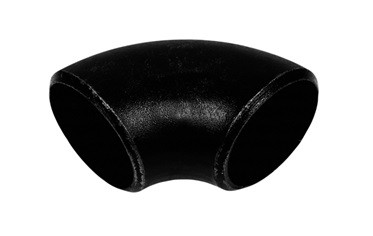

* Curva Raio Curto SCH80;
* Aço carbono ASTM A234 Gr. WPB;
* Norma ANSI B16.9;
* Classe #300;

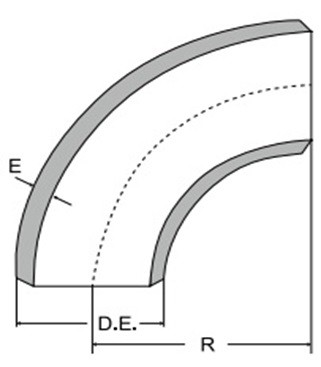

| DN | ø Ext. (D.E.) | Esp. (E) | Raio ( R ) |
| 1.1/2" | 48,2 | 5,1 | 38,1 |
| 2" | 60,3 | 5,5 | 50,8 |
| 2.1/2" | 73 | 7 | 63,5 |
| 3" | 88,9 | 7,6 | 76,2 |
| 4" | 114,3 | 8,6 | 101,6 |
| 5" | 141,3 | 9,5 | 127 |
| 6" | 168,3 | 11 | 152,4 |
| 8" | 219,1 | 12,7 | 203,2 |
